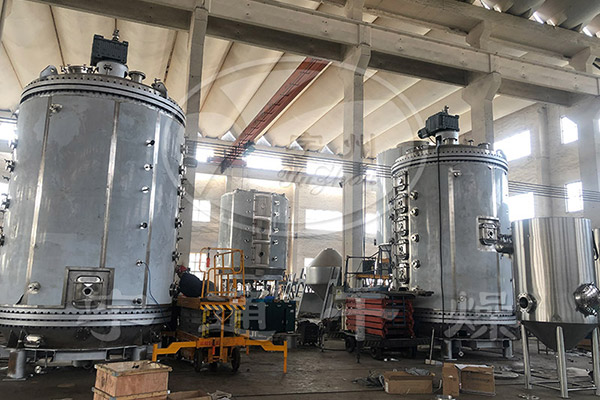

PLG系列盘式连续干燥机

PLG系列盘式连续干燥机

简介:PLG系列盘式连续干燥机是一种传导型连续干燥设备,其特殊的结构和工作原理决定了它具有热效率高、能耗低、占地面积小、配置简单、操作控制方便、操作环境好等特点。

详细说明

产品概述:
       PLG系列盘式连续干燥机是一种传导型连续干燥设备,其特殊的结构和工作原理决定了它具有热效率高、能耗低、占地面积小、配置简单、操作控制方便、操作环境好等特点。广泛适用于化工、医药、农药、食品、饲料、农副产品加工等行业的干燥作业。在各行业使用实践中深受好评。
      该盘式干燥设备可分为常压、密闭、真空三大类型;1200、1500、2200、3000四种规格;A(碳钢)、B( 接触物料部分不锈钢),C在B的基础上、增加蒸汽管路、主轴及支架为不锈钢,筒体和顶盖内衬不锈钢 )三种材质,干燥面积4~180m2,共几百种型号的系列产品,并能提供与之相配套的辅助设备,可满足用户对各种物料进行干燥的需要。


工作原理:

       湿物料自加料器连续地加到干燥器上部一层干燥盘上,带有耙叶的耙臂作回转运动使耙叶连续地翻 抄物料。物料沿指数螺旋线渡过干燥盘表面,在小干燥盘上的物料被移送到外缘,并在外缘落到下方的大干燥盘外缘,在大干燥塔上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列,物料得以连续地流过整个干燥器。中空的干燥盘内通入加热介质,加热介质形式有饱和蒸汽、热水和导热油,加热介质由干燥盘的一端进入,从另一端导出。已干物料从底一层干燥盘落到壳体的底层,然后被耙叶移送到出料口排出。湿份从物料中逸出。由设在顶盖上的排湿口排出,真空型盘式干燥器的湿气由设在顶盖上的真空泵抽出。从底层排出的干物料可直接包装。通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、干料返混木结构、引风机等辅机,可提高其干燥的生产能力,干燥膏糊状和热敏性物料,可方便地回收溶剂,并能进行热解和反应操作。


设备流程演示:


设备特点:

(一)调控容易、适用性强
通过调整料层厚度、主轴转速、耙臂数量、耙叶型荛尺寸可使干燥过程达到很好。
每层干燥盘皆可单独通入热介质或冷介质,对物料进行加热或冷却,物料温度控制准确、容易。
物料的停留时间可以调整。
物料流向单一、无返混现象,干燥均匀,质量稳定,不需要混合。
(二)操作简单、容易
干燥器的开车、停车操作非常简单。
停止进料后,传送物料垢耙叶能很快地排空干燥器内的物料。
通过特殊性的大规格检视门的视镜,可以对设备内进行很仔细的清洗和观察。
(三)能耗低
料层很薄,主轴转速低,系统需要的功率小,电耗少。
以传导热进行干燥,热效率高,能量消耗低。
(四)操作环境好,可回收溶剂,粉尘排放符合要求
常压型:由于设备内气流速度低,而且设备内湿度颁布上高下低,粉尘很难浮到设备顶部,所以顶部排温口排出的尾气的尾气中几乎不含有粉尘。
密闭型:配备党溶剂回收装置,可方便地回收载湿气体中的有机溶剂。溶剂回收装置简单,回收率谢,对于易燃、易爆、有毒和易氧化的物料,可用氮气作为载湿气体进行半路循环,使之安全操作。特别适用于易燃、易爆、有毒物料的干燥。
(五)安装方便、占地面积小

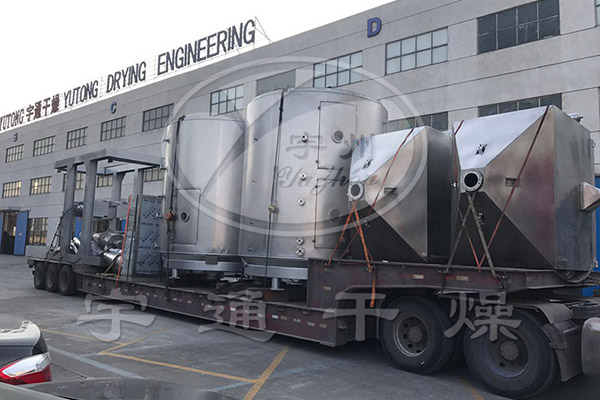

干燥器整体出厂,整体运输,只需吊装就位,安装定位非常容易。

由于干燥盘层立式布置,立式安装,既使干燥面积很大,占地面积也很小。



应用范围:

干燥 热解 燃烧 冷却 反应 升华
(一)有机化工产品
(二)无机化工产品
(三)医药、食品

(四)饲料、肥料


技术参数:

规格

外径mm

高度mm

干燥面积m2

功率kw

1200/4

Φ1850

2718

3.3

1

1200/6

3138

4.9

1200/8

3558

6.6

1.5

1200/10

3978

8.2

1200/12

4398

9.9

2.2

1500/6

Φ2100

3022

8.0

1500/8

3442

10.7

1500/10

3862

13.4

1500/12

4282

16.1

3.0

1500/14

4702

18.8

1500/16

5122

21.5

2200/6

Φ2900

3319

18.5

2200/8

3739

24.6

2200/10

4159

30.8

4.0

2200/12

4579

36.9

2200/14

4999

43.1

5.5

2200/16

5419

19.3

2200/18

5839

55.4

7.5

2200/20

6259

61.6

2200/22

6679

67.7

11

2200/24

7099

73.9

2200/26

7519

80.0

2500/6

Φ3150

3319

26.3

4

2500/8

3739

35

2500/10

4159

43.8

5.5

2500/12

4579

52.5

2500/14

4999

61.3

7.5

2500/16

5419

70

2500/18

5839

78.8

11

2500/20

6259

87.5

2500/22

6679

96.3

2500/24

7099

105

13

2500/26

7519

113.8

3000/8

Φ3800

4050

48

11

3000/10

4650

60

3000/12

5250

72

3000/14

5850

84

3000/16

6450

96

3000/18

7050

108

13

3000/20

7650

120

3000/22

8250

132

3000/24

8850

144

3000/26

9450

156

15

3000/28

10050

168


工艺流程 :

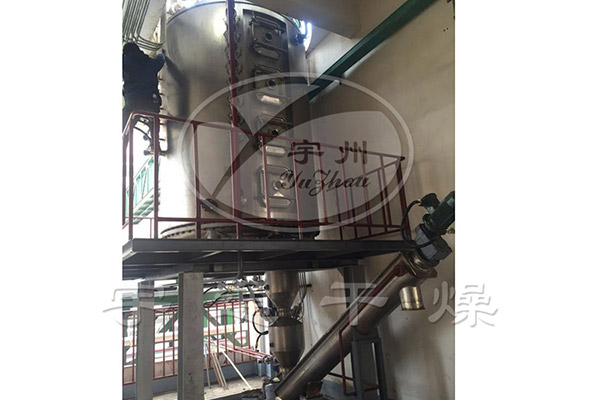

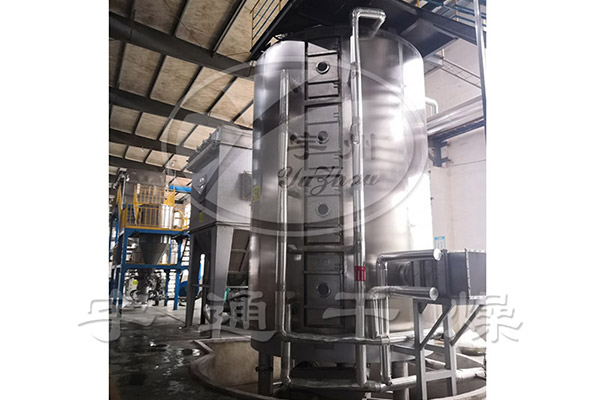

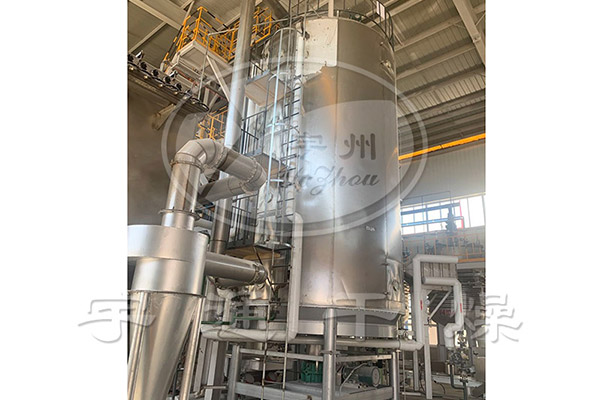

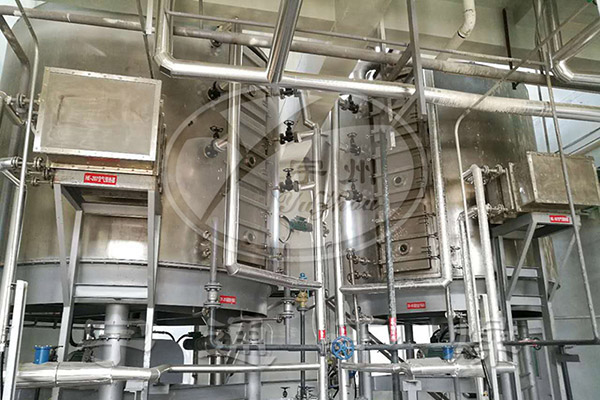

PLG系列盘式干燥机用户

利津晨龙工贸有限责任公司

宁波容百锂电材料有限公司

西安九环科技有限公司

浙江新时代海创锂电科技有限公司

山东金城医药化工有限公司

江西飞宇新能源科技有限公司

池州新赛德颜料有限公司

浙江石油化工有限公司

宁波容百新能源科技股份有限公司

京博农化科技股份有限公司

保定保利瑞合生物科技有限公司

常州市阳光药业有限公司

浙江美都海创锂电科技有限公司

派尔森环保科技有限公司

深圳能源资源综合开发有限公司

浙江普洛家园药业有限公司

河北鹏发化工有限公司

大连新阳光材料科技有限公司

大连新阳光材料科技有限公司

深圳市捷晶能源科技有限公司

烟台东化新材料有限公司

浙江新时代中能循环科技有限公司
