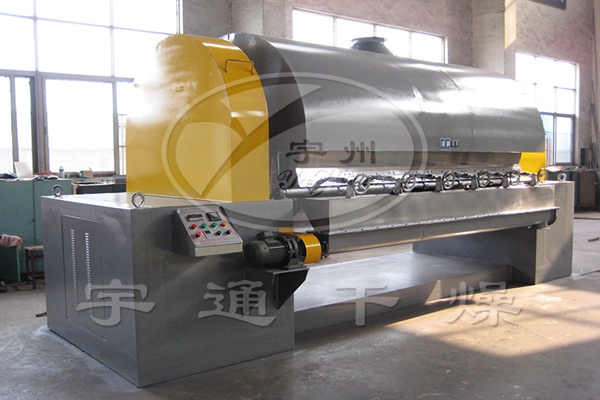

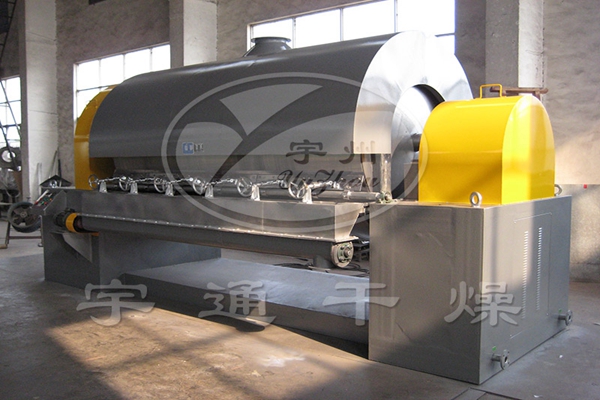

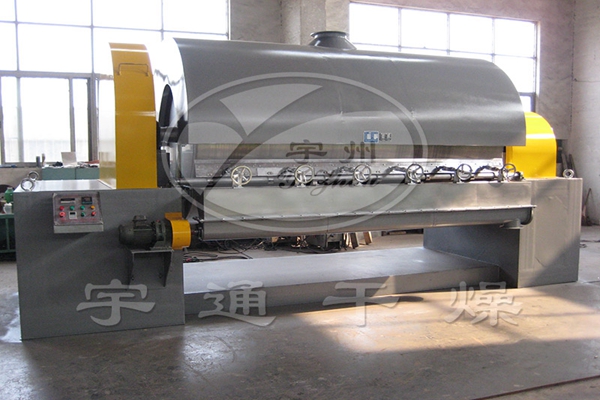

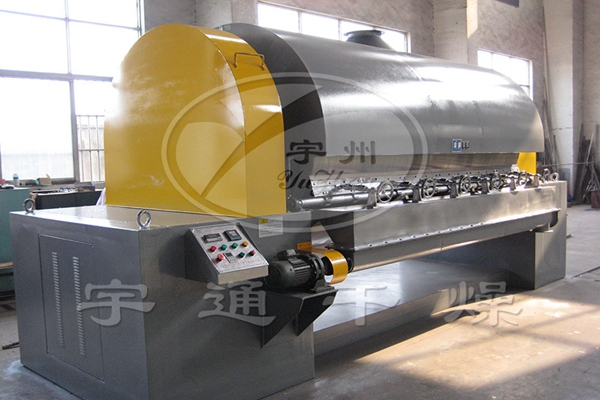

TG系列滚筒刮板干燥机
简介：TG系列滚筒刮板干燥机是一种内加热传导型转动干燥设备，湿物料在滚筒外壁上获得以导热方式传递的热量，脱除水分达到所要求的湿水含量。
详细说明
产品概述：
TG系列滚筒刮板干燥机是一种内加热传导型转动干燥设备，湿物料在滚筒外壁上获得以导热方式传递的热量，脱除水分达到所要求的湿水含量。热量由筒内壁传到筒外壁，再穿过料膜，其热效率高，可连续操作，故广泛应用于液态物料或带状物料的干燥，对膏状和粘稠物料更适用。
工作原理：
液体或泥浆状物料在水蒸汽或其它热载体加热的滚筒表面形成薄膜，并在滚筒转一圈的过程中便被干燥完毕，利用刮刀把产品刮下来，露出滚筒表面再次与原料接触形成薄膜进行干燥。
设备流程演示：
设备特点：
1、热效率高。滚筒刮板干燥机传热机理属热传导，传热方向在整个操作周期中保持一致，除盖散热和热辐射损失外，其余热量全都用于筒壁湿料膜的蒸发上，热效率可达70%-80%。
2、操作弹性大，适用性广。可调整滚筒干燥机的诸多干燥因素，如进料的浓度、涂料料膜的厚度、加热介质的温度、滚筒的转动速度等，都可以改变滚筒干燥机的干燥效率，且诸多因素互无牵连。这给滚筒干燥机操作带来很大方便，使之能适应多种物料的干燥和不同产量的要求。
3、干燥时间短。物料的干燥周期一般只有10-300秒，适合于热敏性物料。若将滚筒干燥机设置在真空器中，则可在减压条件下运行。
4、干燥速率大。由于涂抹于筒壁的料膜很薄，一般在0.3-1.5mm，且传传质方向一致，料膜表面可保持20-70kg.H2O/m2.h的蒸发强度。
结构形式：
可分为二种形式:单筒、双筒干燥机。另外也可按操作压力分常压和减压两种形式。
应用：
TG系列滚筒刮板干燥机广泛用于化工、染料、制药、食品、冶金等行业液体或粘性、膏糊状物料制片、干燥等工序。
技术参数：
规格 | 滚筒尺寸 | 有效加热面积m2 | 干燥能力 | 蒸汽耗量kg/h | 电机功率kw | 外形尺寸mm | 重量kg |
TG-600 | Φ600×800 | 1.12 | 40-70 | 100-175 | 2.2 | 1700×800×1500 | 850 |
TG-700 | Φ700×1000 | 1.65 | 60-90 | 150-225 | 3 | 2100×1000×1800 | 1210 |
TG-800 | Φ800×1200 | 2.26 | 90-130 | 225-325 | 4 | 2500×1100×1980 | 1700 |
TG-1000 | Φ1000×1400 | 3.30 | 130-190 | 325-475 | 5.5 | 2700×1300×2250 | 2100 |
TG-1200 | Φ1200×1500 | 4.24 | 160-250 | 400-625 | 7.5 | 2800×1500×2450 | 2650 |
TG-1400 | Φ1400×1600 | 5.28 | 210-310 | 525-775 | 11 | 3150×1700×2800 | 3220 |
TG-1600 | Φ1600×1800 | 6.79 | 270-400 | 675-1000 | 11 | 3350×1900×3150 | 4350 |
TG-1800 | Φ1800×2000 | 8.48 | 330-500 | 825-1250 | 15 | 3600×2050×3500 | 5100 |
TG-1800A | Φ1800×2500 | 10.60 | 420-630 | 1050-1575 | 18.5 | 4100×2050×3500 | 6150 |
注：如客户需要，可为客户设计制造上部进料双滚筒干燥机。
