详细说明

概述：

       我公司生产的CQT系列连续式液-气-固萃取塔是在单罐双液搅拌混合萃取、静态多级逆流萃取、静态和动态乳化萃取机的基础上加以改进的。采用了动环和静环的工作原理，重液和轻液以对流形式进入，使液滴细化充分接触，又不产生乳化现象，达到一次连续萃取的工艺目的，是目前较为的萃取塔，受到众多用户的喜爱。

工作原理：

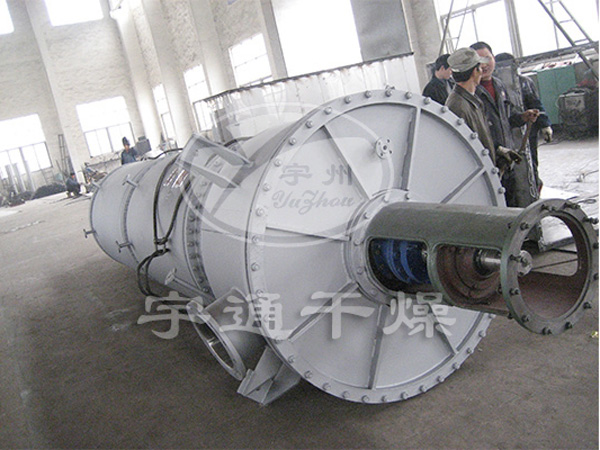

       液-液-固连续萃取塔由带有水平静环挡板的垂直的筒体构成。静环挡板为中心开孔的平板，静环挡板将圆筒分成一系列萃取室。萃取室中心有一动环，动环的直径略小于静环挡板的开孔直径，一系列的动环平行的安装在转轴上，这样动环和轴可以方便的装入塔内。中间两副法兰之间是混合段，液-液传质过程主要在这里完成。中间上法兰至顶板部分为上分离段，用于澄清轻液；中间下法兰至底法兰部分为下分离段为下分离段，用于澄清重液。在混合段上方和下方装有大孔筛板，重相从筛板下方进入塔内，轻相则从筛板上方进入塔内，筛板的作用是减少液体的搅动，以增强澄清段的分相效果。

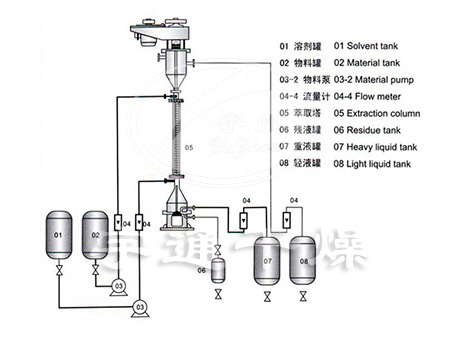

和其他塔式萃取设备一样，工作时轻相和重相分别由塔下部和塔上部进入转盘塔，在塔内两相逆流接触，在转盘的作用下，分散相形成小液滴，增加两液间的传质面积，完成萃取过程的轻相和重相再分别由轻液出口和重液出口流出。

应用范围：

       用于液-气、液-液、液-固传质系统。萃取塔的萃取过程是利用在两个不相混溶的液相中各种组分（包括目的产物）溶解度不同，从而达到分离的目的。它是分离液体混合物常用的单元操作，在发酵和生物工程生产上的应用相当广泛，它不仅可以提取和增浓产物，还可以除掉部分其他类似的物质，使产物获得初步纯化。
医药工业 化合类
①磺胺类药以及其它药物的生产过程；
②以发酵液中提取抗生素；
③以发醇液中提取合成色素；
④从废水中脱除酚类。
中药类:
①用有机溶剂从药用植物酸性萃取液中提取生物碱；
②用有机溶剂从银杏中萃取黄酮；用于多种中药化学成分的萃取，多糖类、蛋白质（SOD）酚类、皂甙类、黄酮类、生物碱类、甾体类等。
食品工业 食品类：
用于奶蛋白、曲拉粉、蜂王桨、食品添加剂、香精香料等萃取工艺。
色素类：
用于天然色素的纯化分离；潘茄红（黄）素、枸杞红（黄）色素、枝子红（黄）色素、菊花黄素、蒙花素等。
类：用于脱酚废水的处理等。

技术参数：

注：

1、材质的选择根据工艺过程要求，采用不锈钢SUS304、SS316L、涂层镍磷、或聚四氟乙烯；

2、用户有特殊要求的可另行设计制造。
